今天想和大家分享的工作記錄是去年中做的錐形鐘樓

這場案子是營造好友自行創業的第一個標案

基於好友相挺的立場，所以就用友情價來承接~

而且建築師畫的也沒有很詳盡

所以價格的空間就有一定的彈性

這場是校園美化整修和空間再利用的工程

建築師和校方想利用原有的樓梯外牆

在屋頂上方做出造形來美化校園

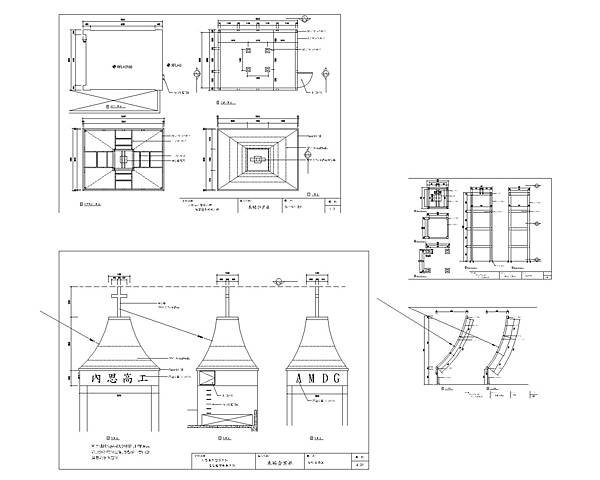

當然還是先把施工圖整理好送審嘍

因為校舍老舊問題

所以我的構想是利用輕構架的鋼材來施作，

避免整座重量太重造成主建物的負擔

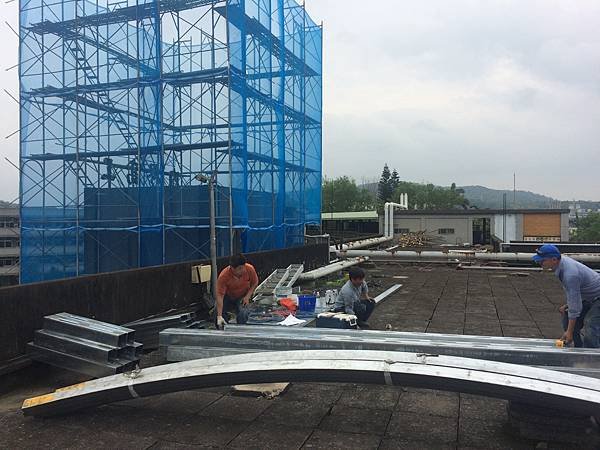

（進料嘍）

內襯骨架均使用管件或型鋼組立

再覆蓋薄鍍鋅鋼板來成型

因為表面塗料是石頭漆

整個梯間一直延伸上來

所以,我就不多加著墨了

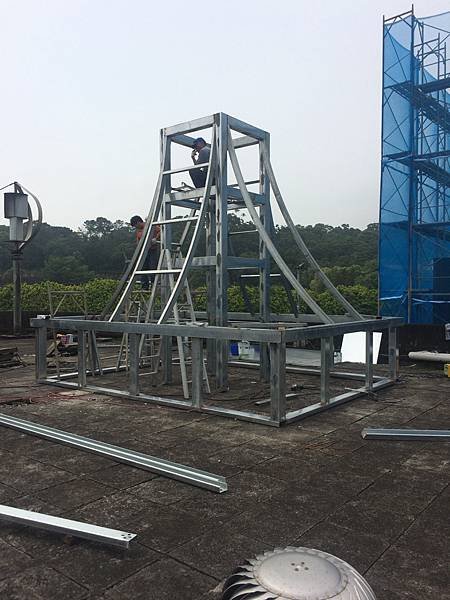

(骨架成型)

整個工程比較有技術的部份就屬板材展開了

因為錐形再加上弧度

讓我花了些時間來克服

鈑金展開法在年輕當學徒,看過師父做過

所以自己曾經去書局買過鈑金展開法看過(早就不見了)

可是事隔多年早就忘光了,呵呵~

只好自己悶著頭在試試吧~

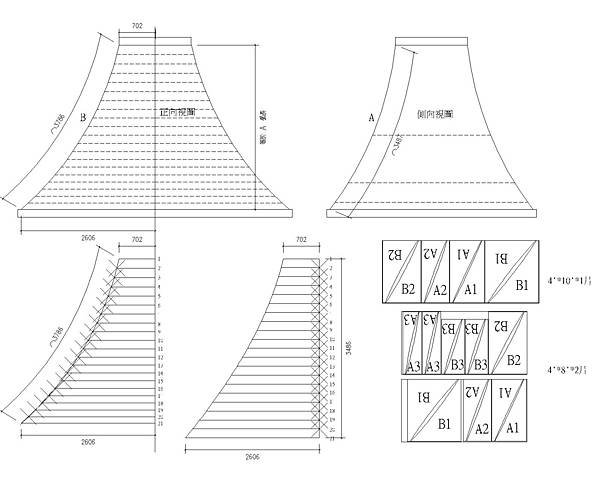

來拆正向的板材展開吧

1.先把 正向   B  弧線段20等分

再來求投影長度的差異

依序編號

2.側向圖的  A  弧線段等於正向板材展開的垂直長度

所以先把  A  弧拉直做20等分的動作

再套上剛求出的1.編號的投影長度

3.再把所有的點用雲形線連接

就求出正向板材的展開圖形了

說真的,真的很麻煩還是3D製圖直接展開比較快

都怪自己沒時間去學~呵呵(藉口,是笨才對吧)

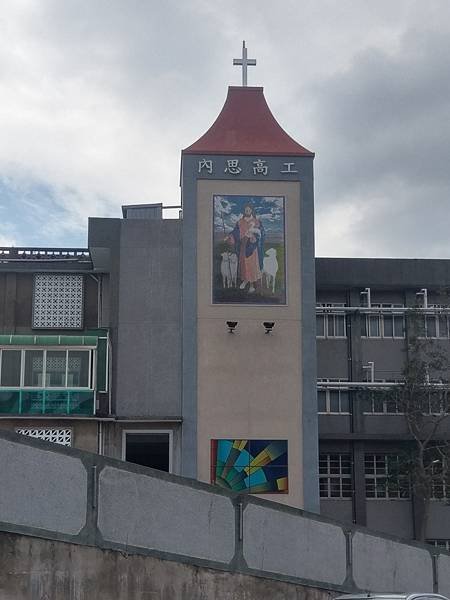

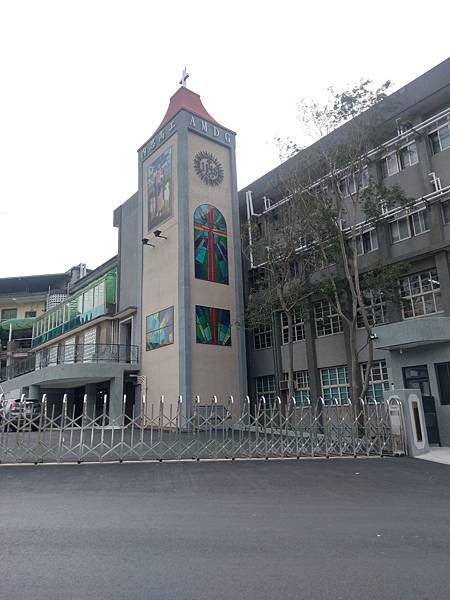

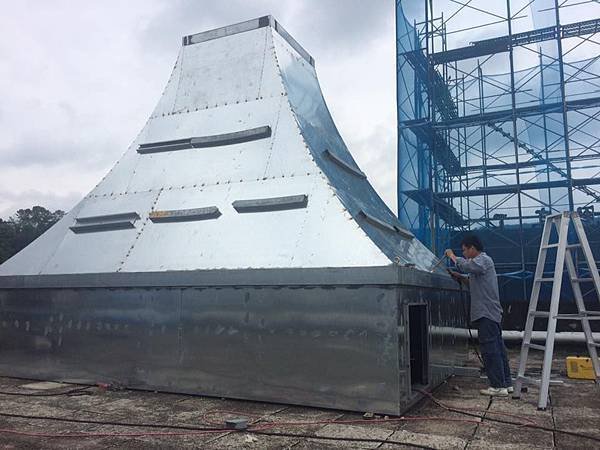

終於成形了

再把銲道及內襯骨架加強

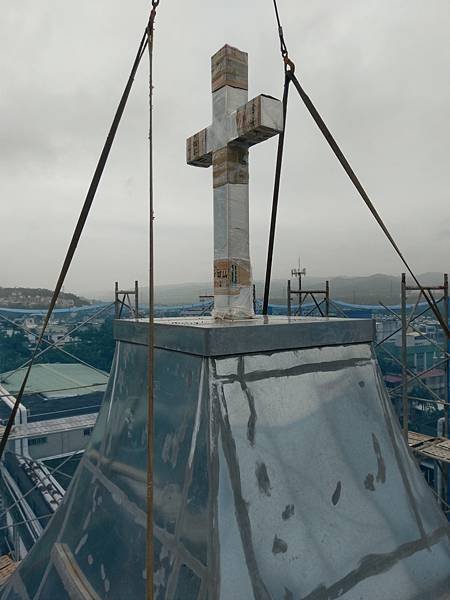

十字架裝上便可以按裝了

來看周邊的一些鐵件吧!

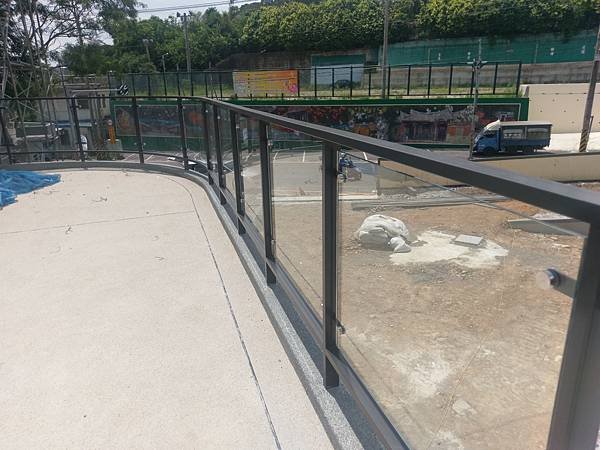

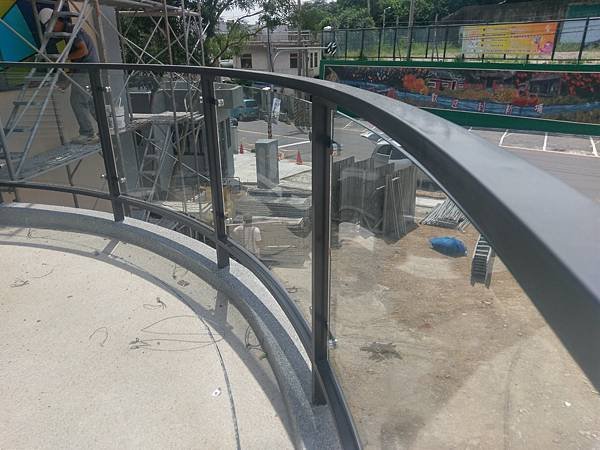

不銹鋼烤漆玻璃欄杆

一段弧形的

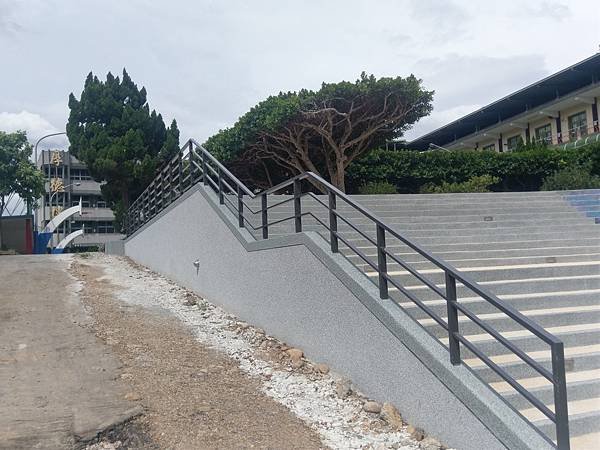

樓梯不銹鋼烤漆扶手

下次再見嘍!
