位置:臺北天母

工程項目:景觀鐵件工程

(入口木紋烤漆橫樑)

尺寸:長二十M,高一M計四支

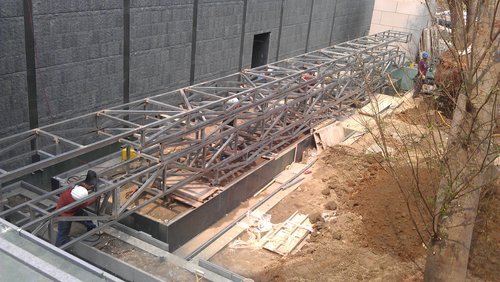

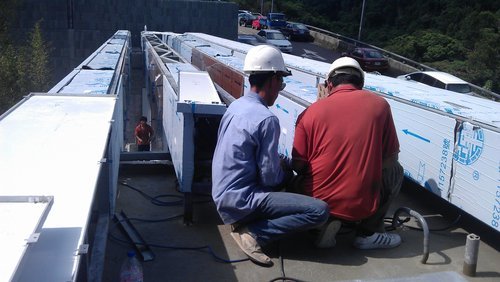

力霸型內襯骨架現場組立焊接

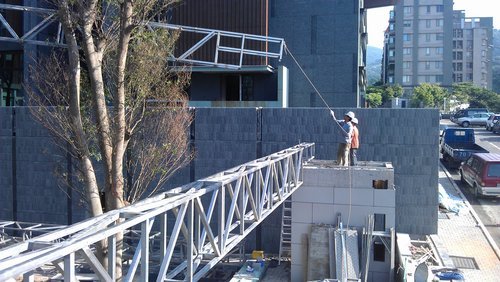

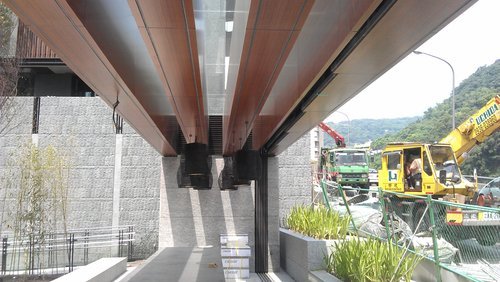

內襯骨架吊裝

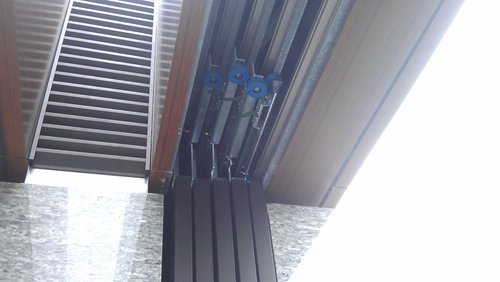

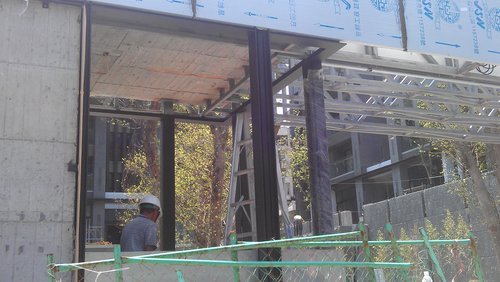

入口橫拉門錯位軌道骨架

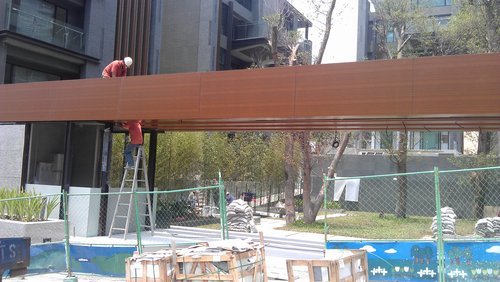

鋁板按裝

鋁板按裝

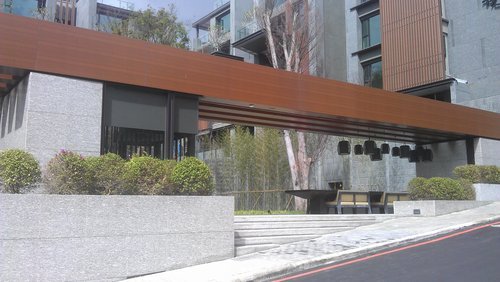

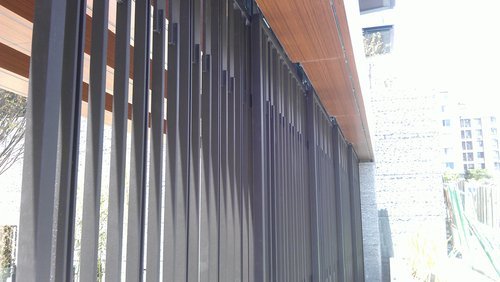

外視圖

內視

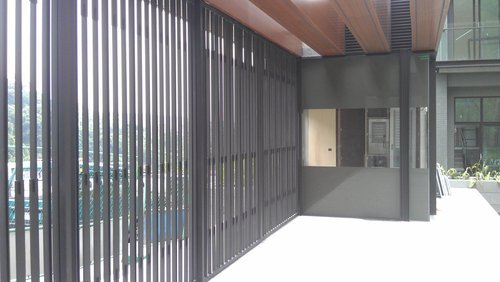

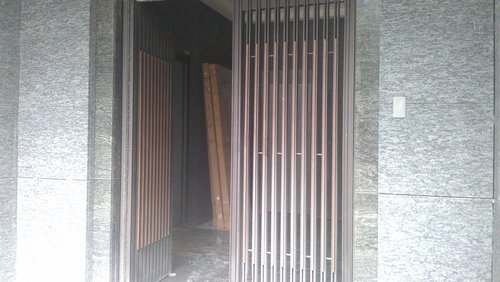

入口橫拉大門

尺寸2M2*2M8計六扇

.

五樘成一組連動系統

(警衛室不銹鋼玻璃固定框及入口橫拉門)

固定框 H型1.5T不銹鋼V-CUT烤漆處理

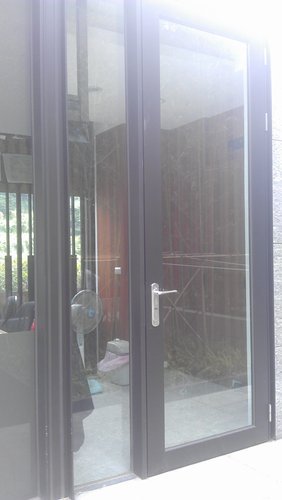

(警衛室玻璃門一樘)1M*2M8

近照

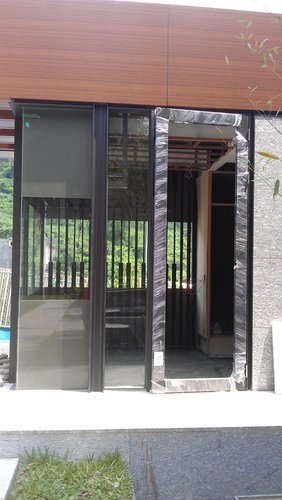

交誼廰不銹鋼固定框

其中一只加推射窗

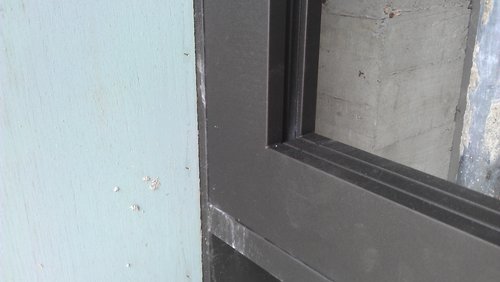

轉角近照

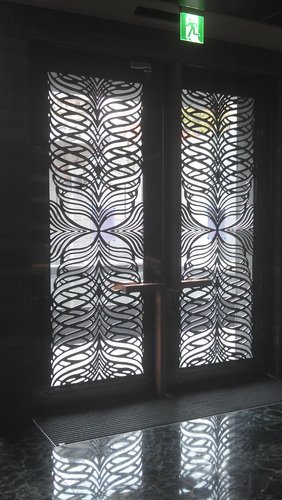

交誼廳入口雙開大門

材質:鍍鈦鏡面黑,1.5t ,V-CUT

尺寸2M4*3M

玻璃:8mm強化+13mm壓克力+8mm強化

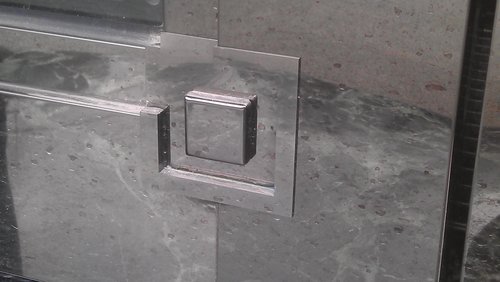

門轉角裝飾蓋板計16只

表面處理同門片

由內向外視圖

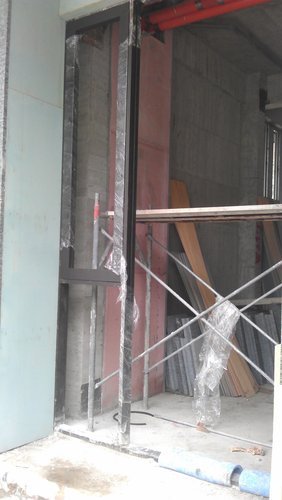

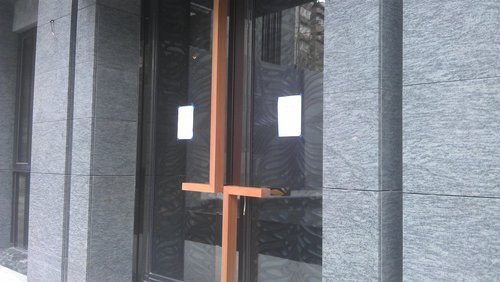

(梯廳入口雙開大門)共計五樘

材質:不銹鋼烤漆

尺寸:1850*2250

整場地鉸鍊均用dorma BTS-80

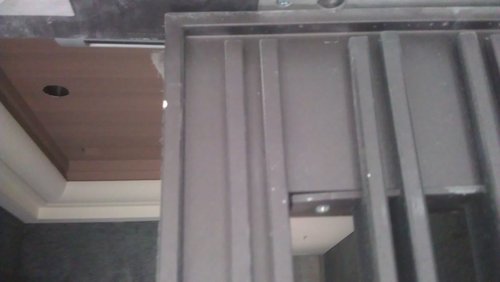

轉角近照

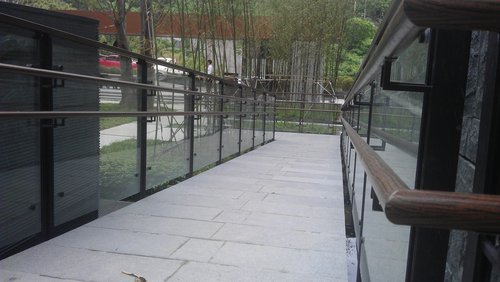

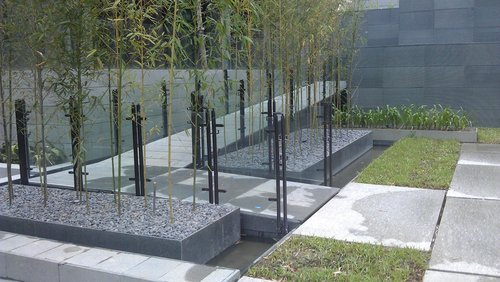

(殘障坡道玻璃欄杆立柱)

共計五十m

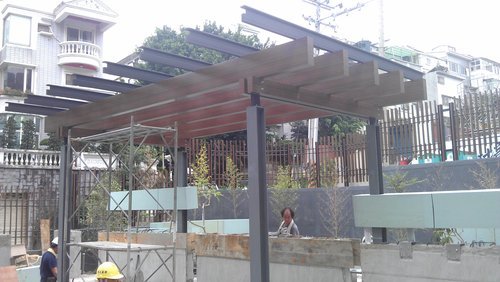

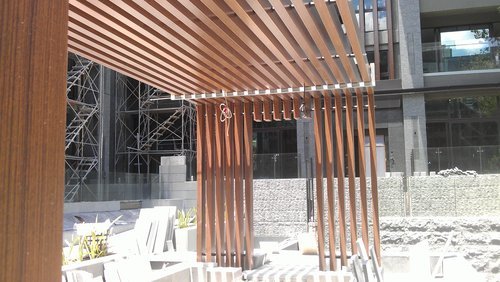

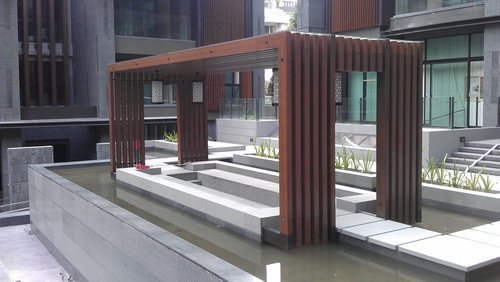

(落水涼亭)

尺寸:長7m4*高3m1*寛2m8

表面處理:木紋烤漆

不銹鋼+鋁管

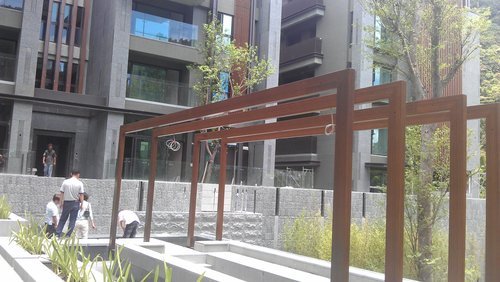

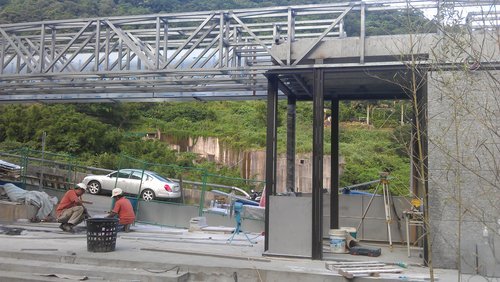

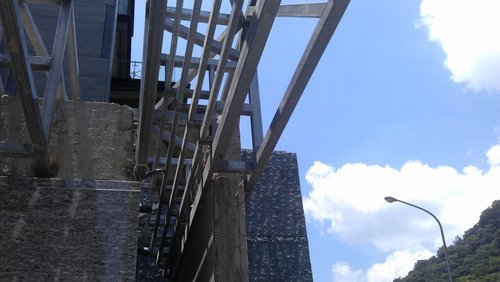

主結構不銹鋼組立

鋁管格柵組立

(温泉區涼亭)

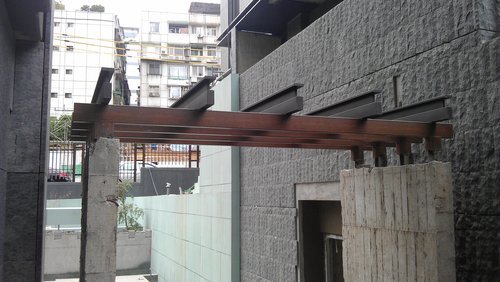

(温泉區入口雨遮)

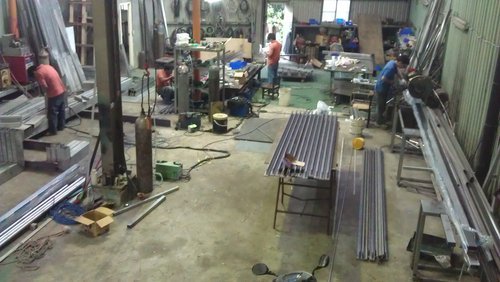

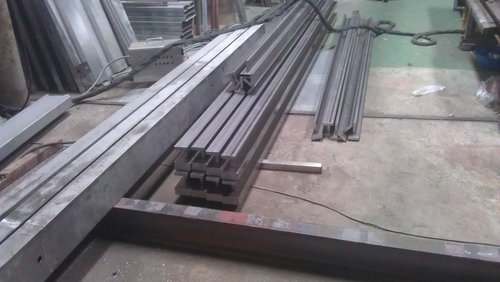

廠內加工花絮

殘坡欄杆立柱加工

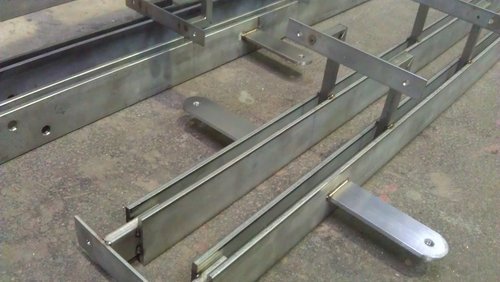

涼亭不銹鋼加工,內襯套管接頭

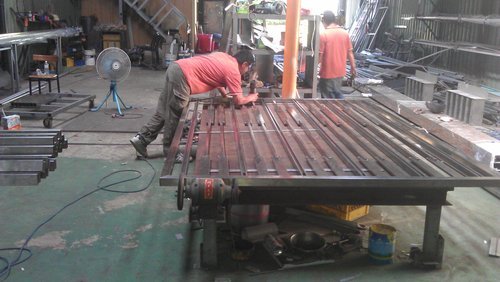

入口橫拉門廠製

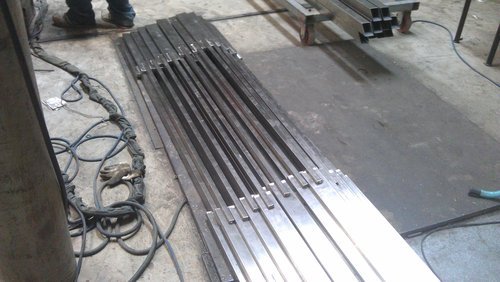

橫拉門門花立柱

涼亭玻璃托座

鍍鈦大門折料誤差

*****無奈辛苦的師父*****

當初接洽這個案子的時候,心裡其實是高興的

不管是用材料的使用,表面的塗裝

樣式的設計,都有一些挑戰~

可是因為趕

所以工地協調及現場施工都出了一些亂子,

最主要還是工地方面的問題比較多

施工三個月,自己畫圖也畫了兩個多月一邊作一邊拆圖

沒有放上來的還有十多個項目

項目多,數量又不少~

要出料,要計算,要監工,要協調!

外面的客戶又要安插工作

整場做下來只有一句話形容

~~~~~~~天啊!好累哦~~~~~~~
